提升绞车现在在市场上的应用范围非常的广泛,它的工作性能非常优秀,所以很多顾客都愿意使用这款产品.提升绞车不仅有着辅助牵引作用,还可以用于一些煤仓、井下采区,并且它的工作完成度是很高的.提升绞车是由很多个系统组成,这些系统互相配合才达到了好的工作效果.

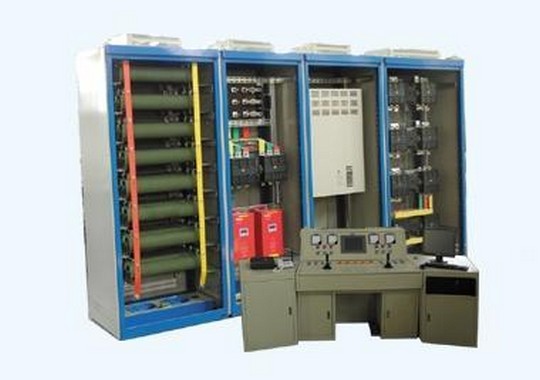

主控系统:由PLC1构成,完成提升机的控制功能和保护功能.完成提升机手动、检修等运行方式的控制.完成提升机逻辑控制与闭锁.完成传动系统的运行控制与速度给定.完成与提升信号系统的控制与相互闭锁.
完成提升机机械、液压、电气等方面的故障检测、报警、保护功能.对如过卷、等速超速、减速超速等重大故障实行硬软件多重保护.完成轴编码器之间的相互监控与断线保护.形成硬件安全电路与软件安全电路,两者相互冗余,相互闭锁.
实现提升机液压制动系统中工作闸与安全闸的控制.能对提升机的位置、运行速度进行测量和数字指示.j)按照故障性质、提升系统故障分为三类:立即安全制动故障、先电气制动后安全制动故障、完成本次开车后不允许再次开车故障.

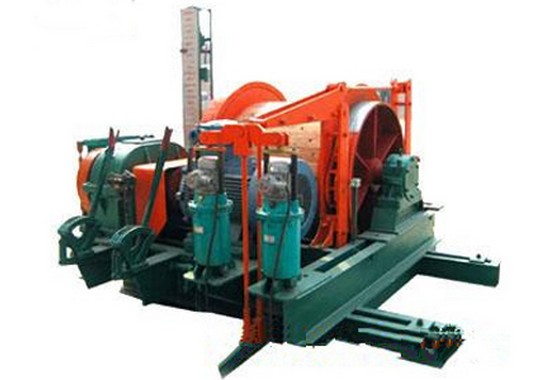

防爆电动机,减速器,卷筒,轴承支架(支承架),底座,托架,行星齿轮传动装置(滚动轴承,传动齿轮,电机齿轮,小内齿轮,联轴齿轮,行星齿轮,大内齿轮),刹车装置(工作闸,制动闸)偏心轴,抱闸,刹车轮,双联齿轮.

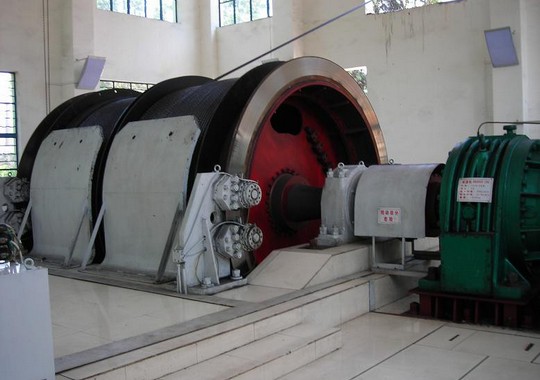

jd型绞车电控系统:jd-1提升绞车电控系统采用qbk-60/660n型矿用隔爆型可逆电磁起动器,实现对绞车正转,反转,停止的控制,同时也能实现对电动机的保护.qc83-80n隔爆磁力启动器.提升绞车工作原理:通过电动机经由减速机系统提供给卷筒扭矩,利用钢丝绳与卷筒缠绕,以及煞车装置控制运转和停止,满足调度和搬运物料目的.
ZFL-D矿用防爆编码器本系统共采用两个矿用防爆编码器,用于监测提升机的位置、速度等信号.矿用防爆编码器分别采样传动系统的起点和终点,独立形成两个位置信号及速度信号,生成等速超速、定点超速、减速超速、限速保护等各种保护,实现保护的双线制.
