概述

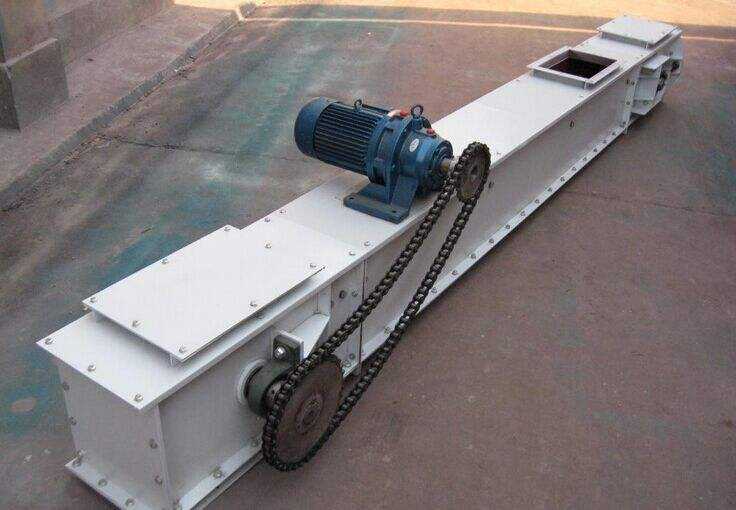

刮板输送机原理和特点:本产品具有运输量大、结构紧凑、传动平稳、装拆方便、强度高、易于维护、安全可靠等特点。

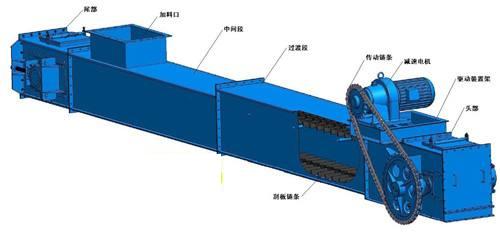

刮板输送机是一种在封闭的矩形断面的壳体内,借助于运动着的刮板链条连续输送散壮物料的运输设备。
刮板输送机在水平输送时,物料受到刮板链条在运动方向的压力及物料自身重量的作用,在物料间产生了内摩擦力。这种摩擦力保证了料层之间的稳定状态,并足以克服物料在机槽中移动而产生的外摩擦力,使物料形成连续整体的料流而被输送。
在垂直提升时,物料受到刮板链条在运动方向的压力,在物料中产生了横方向的侧面压力,形成了物料的内摩擦力。同时由于下水平段的不断给料,下部物料相继对上部物料产生推移力。这种摩擦力和推移力足以克服物料在机槽中移动而产生的外摩擦阻力和物料自身的重量,使物料形成了连续整体的料流而被提升。
刮板输送机机构简单,重量轻,体积小,密封性强,安装维修比较方便。它不但能水平输送,也能倾斜或垂直提升输送;能多点加料,也能多点卸料,输送机工艺布置较为灵活。
由于壳体是封闭的,这在输送易飞扬的,有毒的,易爆的,高温的物料时,对改善工人的操作条件和防止环境污染等方面都有较突出的优点。
刮板输送机执行标准:MT/T105-2006《刮板输送机通用技术条件》
使用环境条件:
1 环境温度在-10°C~+40°C之间。
2破环绝缘的气体或蒸汽的环境中。
3 无甲烷和空气混合物、煤尘等爆炸性气体的环境。
4 海拔高度在2000米以下。
5 无长期连续滴水的地方。
技术参数 / TECHNICAL PARAMETERS
型 号 | 设计长度(m) | 输送量(t/h) | 链速(m/s) | 装机功率(kw) | 圆环链规格(mm) | 中部槽规格(mm) |
SGD40/5.5V | 40 | 40 | 0.5 | 5.5 | 板式链 | 2000×237×330 |
SGD280/7.5 | 40 | 30 | 0.63 | 7.5 | 10×40-B | 1200×280×125 |
SGD280/11 | 60 | 30 | 0.63 | 11 | 10×40-B | 1200×280×125 |
SGD320/17B | 80 | 40 | 0.59 | 17 | 14×50-B | 1200×320×150 |
SGD320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
SGD320/22 | 100 | 40 | 0.59 | 22 | 14×50-B | 1200×320×150 |
SGD420/22 | 80 | 60 | 0.66 | 22 | 14×50-C | 1200×420×150 |
SGD420/30 | 100 | 80 | 0.66 | 30 | 18×64-B | 1200×420×150 |
SGB320/18.5 | 80 | 40 | 0.59 | 18.5 | 14×50-B | 1200×320×150 |
SGB420/22 | 80 | 80 | 0.88 | 22 | 14×50-B | 1200×420×150 |
SGB420/30 | 100 | 80 | 0.88 | 30 | 14×50-B | 1200×420×150 |
SGB520/30 | 100 | 100 | 0.88 | 30 | 14×50-B | 1200×520×150 |
SGB420/40X | 100 | 100 | 0.86 | 40 | 18×64-B | 1500×420×180 |
SGB520/40 | 100 | 120 | 0.86 | 40 | 18×64-B | 1500×520×180 |
SGB620/40T | 100 | 150 | 0.86 | 40 | 18×64-B | 1500×620×180 |
SGB620/80T | 160 | 150 | 0.86 | 2×40 | 18×64-C | 1500×620×180 |
SGB630/150C | 200 | 250 | 0.86 | 2×75 | 18×64-C | 1500×630×190 |
SGB630/180 | 150 | 400 | 0.92 | 2×90 | 22×86-C | 1500×630×222 |
SGD630/180 | 150 | 400 | 0.92 | 2×90 | 26×92-C | 1500×630×222 |
SGD630/220 | 150 | 400 | 1.07 | 2×110 | 26×92-C | 1500×630×222 |
SGB630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
SGZ630/220 | 150 | 450 | 1.0 | 2×110 | 22×86-C | 1500×630×222 |
SGZ630/264 | 200 | 450 | 0.95 | 2×132 | 22×86-C | 1500×630×222 |
SGZ730/220 | 180 | 500 | 1.0 | 2×110 | 22×86-C | 1500×730×222 |
SGZ730/264 | 200 | 500 | 1.12 | 2×132 | 22×86-C | 1500×730×222 |
SGZ730/320 | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×730×275(铸焊) |
SGB764/264 | 150 | 600 | 1.12 | 2×132 | 22×86-C | 1500×764×222 |
SGZ764/264 | 150 | 600 | 0.95 | 2×132 | 26×92-C | 1500×764×222 |
SGZ764/320D | 200 | 700 | 0.95 | 2×160 | 26×92-C | 1500×764×300(铸焊) |
注:可根据用户要求设计制作刮板输送机
